DC-DC升壓調節器外圍元件的選擇與優化
發布時間:2023-5-4 17:07:59

增壓調節器功能
升壓DC-DC穩壓器將低輸入電壓轉換為高輸出電壓,以滿足低壓應用中的一些特定的更高電壓要求。電感器、功率MOSFET、整流二極管、控制IC以及輸入和輸出電容器都是常見的電路組件。

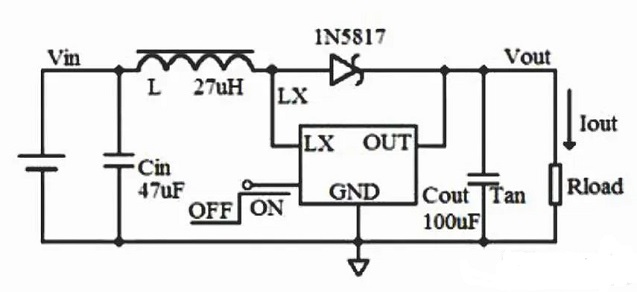

圖1基本升壓調節器配置
典型的改造設置包括兩個MOSFET。其中一個取代了整流二極管,并在電源開關關閉時接通。MOSFET具有降低的電壓降,這在提高調節器效率的同時最大限度地減少了功耗。
過熱、輸出短路、開路負載情況和輸入過電流情況都受到各種調節器的保護。


外圍組件選擇

電感器的寄生串聯電阻(ESR)、肖特基二極管的正向壓降、功率管的導通電阻和開關是DC-DC升壓電路中功率損耗的主要來源。當然,在低負載情況下,芯片的靜態功耗會影響轉換效率,因此功率管的導通電阻也必須非常低。同時,應該在芯片內部構造適當?shù)尿?qū)動電路,以確保功率管的開關邊緣非常陡峭,從而降低開關過程中的功耗。

電感器和肖特基二極管的選擇會影響轉換效率,電容器和電感的選擇會對輸出紋波產生影響。通過使用合適的電感器、電容器和肖特基二極管,可以實現高轉換效率、低紋波和低噪聲。


1.電感器選擇
電感器是升壓轉換器的重要部件,因?yàn)樗陔娫撮_關的接通時間期間存儲能量,并在電源開關斷開時間期間通過輸出整流二極管將能量傳輸?shù)捷敵觥?br /> 設計者必須在電感器電流紋波和效率之間達成妥協。對于給定的物理尺寸,較低電感電感器具有較高的飽和電流和較低的串聯電阻,但較低電感的電感器有較高的峰值電流,這導致較低的能量效率、較高的紋波和較高的噪聲。
最小電感值Lmin、電流紋波和其他因素會影響電感器的電感值。計算比電感值時要注意占空比(D)參數;具體大小為D=(Vout-Vin)/Vout。
首先,確保滿足最小電感值Lmin,以便DC-DC升壓在連續電流模式下正常工作。

圖2:
實際值更大,因?yàn)樵摴绞窃谶B續電流模式下計算的,忽略了寄生電阻和二極管導通電壓降等附加條件。如果電感值小于Lmin,電感可能會出現磁飽和,導致DC-DC電路的效率顯著降低,甚至無法正確產生穩定的電壓

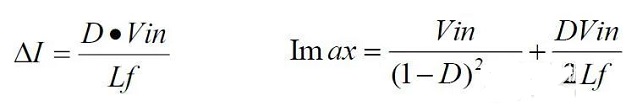

其次,在連續電流模式下,忽略寄生參數,研究電感器兩端的電流紋波問題。



圖3
當L太小時,電感器的電流紋波太大,導致芯片通過電感器、肖特基二極管和功率管的最大電流過高。由于功率管并不完美,當電流異常高時,功率管上的功率損耗會增加,從而降低整個DC-DC電路的轉換效率。
第三,當不考慮效率時,小型電感器的負載容量大于大型電感器。在相同的負載情況下,大電感的電流紋波和最大電流值很小,因此高電感可以使電路在較低的輸入電壓下啟動(上述發現是在相同的寄生電阻條件下確定的)。
可以增加操作頻率以降低外部電感器的尺寸。例如,在350KHz的工作頻率下,大于3.3uH的電感足以確保正常性能。然而,如果輸出端需要輸出大電流(例如,大于50mA),建議使用更大的電感來提高工作效率。
在重負載的情況下,電感器的串聯電阻對轉換效率有顯著影響。電感器中的功率損耗粗略計算如下:假設電感器電阻為rL,負載電阻為Rload,電感器的功率損耗大致計算如下:



圖4
經過仔細研究,建議使用0.5的27uH電感。如果你想提高大負載的效率,你應該使用電感更高、寄生電阻更低的電感器。

2.輸出電容器選擇

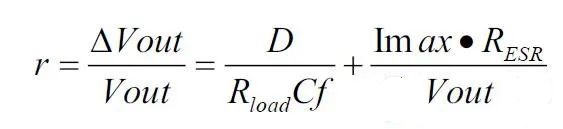

輸出電容器通過減少負載紋波,有助于在負載瞬態期間提供穩定的輸出電壓。當考慮電容器的ESR時,輸出電壓的紋波為:


圖5
為了減少輸出紋波,需要一個稍大的輸出電容器值。然而,如果輸出電容器太大,系統的響應時間將太慢,因此建議使用100uF電容器。如果需要較少的紋波,則需要較大的電容器。、當輸出連接到大負載時,ESR引起的紋波成為最關鍵的因素。同時,ESR將增加效率損失,同時降低轉換效率。因此,優選低ESR鉭電容器或并聯的多個或X7R陶瓷電容器。其他類型的電容器可能具有更大的ESR,這降低了轉換器效率。

3..二極管
整流二極管對DC-DC效率的影響很大。盡管常規二極管可以使DC-DC電路正常工作,但效率會降低5-10%。因此,優選具有低正向電壓和快速響應時間的二極管。1N5817、1N5819、1N5821、1N5822和其他火雞二極管
具體參數包括二極管的平均正向額定電流等于或大于最大輸出電流,重復峰值正向額定電流大于或等于電感峰值電流,反向擊穿電壓大于內部電源開關的額定電壓。
例如,MCP1665有一個36V的內部開關,可以提供高達1A的電流。因此,Microchip建議使用STMicroelectronics STPS2L40VU肖特基二極管,該二極管的反向擊穿電壓為40V,正向電流為2A。

4.輸入電容
即使沒有輸入濾波電容器,如果輸入電源穩定,DC-DC電路也可以輸出具有低紋波和低噪聲的電流和電壓。然而,當電源遠離DC-DC電路時,建議在DC-DC電路的輸入端添加一個大于10uF的濾波電容器,以降低輸出噪聲。

DC-DC升壓調節器具有高速開關特性,對PCB布局極為敏感:寄生電感和電容會導致高輸出紋波、不良輸出調節、過度電磁干擾(EMI),甚至高電壓尖峰,所有這些都可能導致故障。為了減少環路面積,外圍組件應靠近IC管芯,接地節點應靠近IC電源接地引腳,電源、信號和熱焊盤應全部連接在單個低阻抗接地點。
