什么是集成電路（I2C）？

Ⅰ. 什么是I2C？

飛利浦發明的I2C 總線，是一種簡單的雙向雙線同步串行總線。在連接到總線的設備之間傳送數據只需要兩根線。

主設備用于打開設備進行傳輸，并啟動總線進行數據傳輸。此時，任何尋址設備都被視為從設備。總線上，主從、發送和接收數據的關系并不是恒定不變的，但它確實依賴于當時的數據傳輸方向。如果主機希望向從設備發送數據，則首先尋址從設備，然后主動向從設備傳輸數據，最后結束數據傳輸；如果主機希望從從設備接收數據，則主設備首先尋址從設備。然后，主機在終止接收操作之前接收設備發送的數據。在這些條件下。時間時鐘由主機產生，數據傳輸由主機終止。

二、I2C發展簡史

在 1980 年，開始研發通訊總線，以連接各種低速設備（飛利浦芯片）。

1982年，最初的版本使用100KHz的通信速率，提供7位地址，并將總線上的設備數量限制為112個（有幾個保留地址）。

1992年，發布了第一個規范，增加了400kHz的快速模式和擴展的10位地址空間。

1998年，隨著技術的進步，對通信速率的要求越來越高，達到了高速的3.4 MHz，后來又升級到5 MHz，并采用差分信號來提高抗噪性。

Ⅲ.I2C基本內容

I2C ：內部集成電路，字面意思是集成電路之間，是 I2C 總線的縮寫。

I2C只需要兩根線，可支持多達1008個從設備進行同步串行通信。

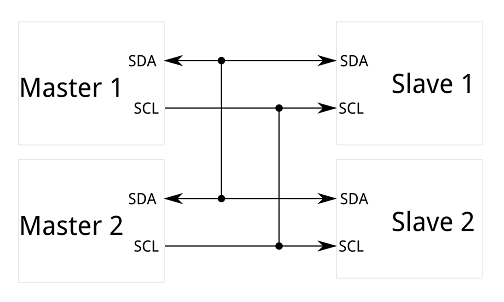

I2C

I2C雙線信號

每個I2C 總線由兩個信號組成： SCL 時鐘和 SDA 數據。本總線主控器在任何時候都產生時鐘信號。

I2C總線驅動程序與和spi不同，是開路漏(如果您不知道開漏意味著什么)，這意味著他們可以將適當?shù)男盘柧€畫得低一些，但不能把它開高。

當沒有設備將信號壓低時，每個信號線上的上拉電阻將信號恢復到高電平。

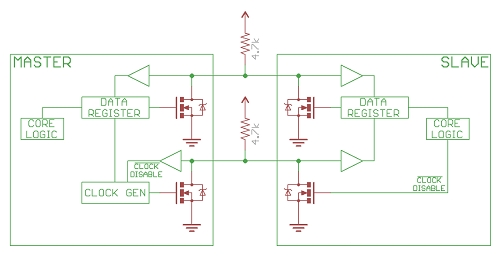

I2C的信號

I2C信號

信號電平

的I2C 總線信號電平通常在5到3.3伏之間?？偩€上的設備，如果與這兩個級別兼容，就可以直接利用。

如果信號電壓相差很大（5V和2.5V），或者電平不兼容，電平轉換是必不可少的。

Ⅳ. I2C總線開發設計中需要注意的事項

1. 總線容量和驅動能力

由于I2C 總線的外圍擴展器件均為 CMOS 器件，且總線具有足夠的電流驅動能力，因此總線上擴展節點的數目由電容負載決定，而不是由電流負載能力決定。

總線上的每個實際節點設備在其總線接口處都有一個等效電容。由于類似電容，總線傳輸會延遲，造成數據傳輸錯誤。

總線負載能力通常為400pF，每個I2C設備都有自己的電容值，通常不超過20pF，從中可以估計總線長度和節點數量。由于總線上的每一個外圍設備都有一個設備地址，設備地址也限制了總線上外圍設備的擴展。

2. I2C總線的電氣結構

內部I2C總線接口是一個雙向傳輸電路，如圖所示，由于I2C總線是一種雙向同步串行總線。因為總線端口的輸出具有開漏結構，上拉電阻必須安裝在總線上。電源電壓、SDA、SCL和總線串聯電阻都受到上拉電阻，如需選擇，請參閱適用的數據表，其范圍通常為4.7K至10K。

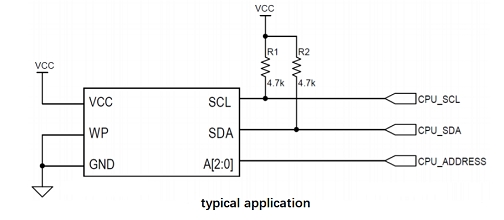

典型應用

3. 每個節點都有一個固定的節點地址。

因為I2C總線是一個雙向同步串行系統，總線上的一個單片機可以作為主節點，其設備地址由軟件給出并保存在總線的地址寄存器中，這被稱為主設備的從地址。單片機作為多主總線系統中的從節點時，它的從地址是有意義的，從而使總線上的所有外圍設備都有標準化的設備地址。

4. I2C總線定時

在I2C接口上傳輸?shù)拿恳粠瑪?shù)據的長度都是一個字節。然而，一旦總線啟動，就沒有對可以通信的字節數量的限制；所需要的只是另一方確認傳輸?shù)拿總€字節。最重要的信息塊在發送時首先傳輸。每次傳輸在開始時有一個開始信號，在結束時有一個停止信號。通過在總線已經傳送了一個字節之后操縱時鐘線，可以停止傳輸。

1.時鐘和數據傳輸:

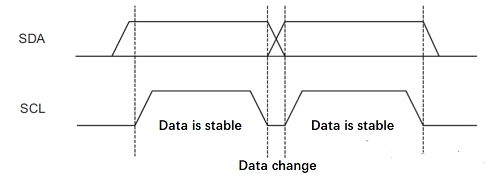

通常使用外部設備將SDA引腳拉高。當SCL為低電平時，SDA引腳上的數據只能修改；當SCL為高電平時，SDA引腳上的數據表示開始或停止?fàn)顟B(tài)。如圖所示

時鐘和數據傳輸。png

時鐘和數據傳輸

2.開始和結束條件：

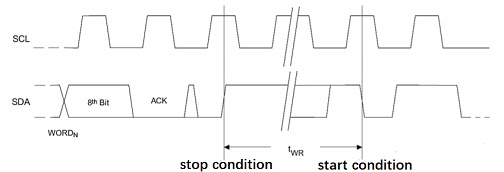

啟動條件是具有SCL高的高到低SDA，它必須出現在任何其他命令之前。停止條件是低到高的SDA和SCL高。停止指令將在讀序列后，EEPROM進入待機模式，如圖所示。


開始和結束條件

3.回答：

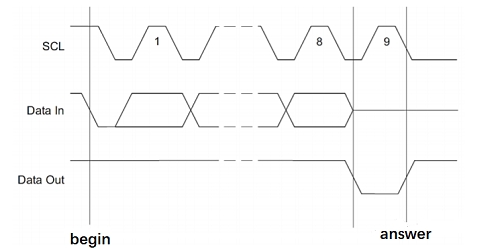

所有的地址和數據字都以 8 位字的形式連續地發送到內存芯片。確認收到每個字，通過發送一個“0.” 如圖所示，確認發生在第九時鐘周期。

答：巴布亞新幾內亞

回答

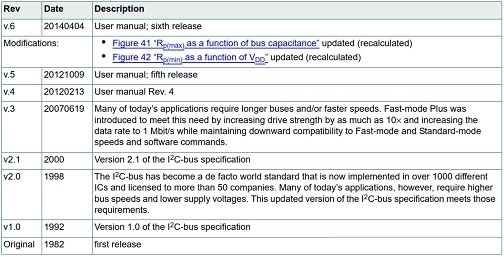

I2C版本歷史記錄

五、設計實例

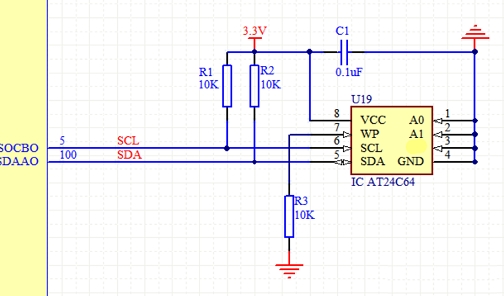

在AT24C256是一個 256kbit 串行電可編程只讀存儲器從在一個 8 引腳雙列直插式設備封裝一個小結構，大量的存儲容量，以及其他功能，可在 2 線總線利用。將其中四個IC串聯起來，創建一個具有大容量數據存儲需求的數據采集系統。
