片上系統的基本介紹

SoC集成了手機上許多最關鍵的組件，如CPU、GPU和內存。也就是說，雖然它以芯片的形式存在于主板上，但它是由許多元件組成的。比如我們通常所說的高通801、泰格拉4、A6等。都只是系統組件封裝（SoC）之后的通稱。

狹義的片上系統是以芯片集成為核心的信息系統，即系統的關鍵部件集成在一個芯片上；廣義的SoC是一個微型系統。如果中央處理器（CPU）是大腦，那么片上系統就是包括大腦、心臟、眼睛和手的系統。國內外學術界一般傾向于將SoC定義為將微處理器、模擬IP核、數字IP核、以及存儲器（或片外存儲控制接口）集成在一塊芯片上。通常是客戶定制或用于特定用途的標準產品。

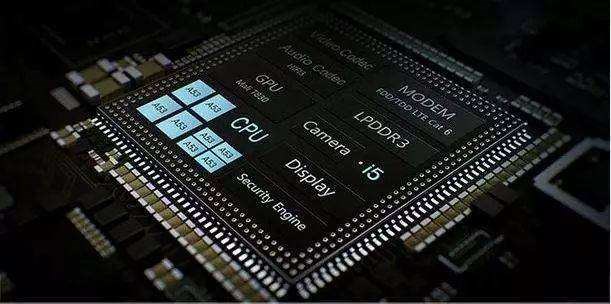

SoC芯片

片上系統定義的基本內容主要在兩個方面：一是它的組成，二是它的形成過程。片上系統的組成可以是片上系統控制邏輯模塊，微處理器/微控制器CPU核心模塊、數字信號處理器DSP模塊、嵌入式存儲器模塊、與外界通信的接口模塊、包含模擬前端模塊、電源、電源管理模塊的ADC/DAC。對于一個無線SoC，還有射頻前端模塊，用戶自定義邏輯（可以通過FPGA或ASIC實現），以及一個微機電模塊。更重要的是，SoC芯片嵌入了基本的軟件（RDOS或COS和其他應用軟件）模塊或可加載的用戶軟件等。

在芯片形成或生產過程中的系統包括以下三個方面：

1）基于單片集成系統的軟硬件協同設計與驗證；

2) 有效提高邏輯區技術的使用率和生產能力的再利用率，即IP核生成和再利用技術的開發和研究，特別是嵌入式大容量存儲模塊的重復應用；

3 )超深亞微米及奈米設計理論與技術。

片上系統設計的關鍵技術：SoC關鍵技術主要包括總線架構技術、IP核復用技術、軟硬件協同設計技術、SoC驗證技術、可測性設計技術、低功耗設計技術、超深亞微米電路實現技術等。還包括嵌入式軟件的移植和開發研究，是一個新興的交叉學科研究領域。

一個電子系統的功能可以在一個芯片上完成，而這個系統過去需要一個或多個電路板，以及板上的各種電子器件、芯片和互連。SoC可以看作是城鎮建筑物的集成。賓館、飯店、商場、超市、醫院、學校、公交車站，以及大量的住宅集中在一起。它構成了一個小城鎮的功能，滿足了人們吃、住、行的基本需求。SoC更多的是處理器（包括CPU、DSP）、存儲器、各種接口控制模塊，以及各種互連總線的集成。SoC的典型代表是手機芯片。SoC還沒有達到單芯片實現傳統電子產品的水平?？梢哉f，SoC只實現了一個小鎮的功能，卻無法實現一個城市的功能。

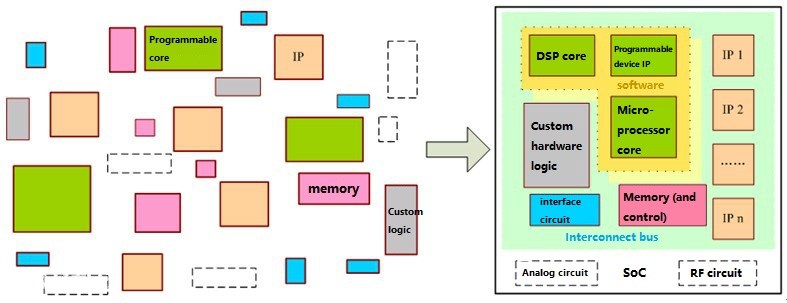

SOC集成電路

SoC有兩個顯著的特點：一是硬件規模大，通?；贗P設計模式；二是軟件所占比重大，需要軟硬件協同設計?？梢员茸鞒鞘邢鄬τ谵r(nóng)村的明顯優勢：設施齊全，交通便利，效率高。SoC也有類似的特點：在單個芯片上集成了更多的支持電路，節省了集成電路的面積，也節約了成本。片上互連相當于城市高速公路，具有高速、低功耗的特點。原本分布在電路板上的各種設備之間傳輸?shù)馁Y料集中在同一個芯片上，相當于一個只有長途客車才能到達的地方。它已經搬到了城市，并乘坐地鐵。城市的第三產業發達，競爭力更強，SoC上的軟件相當于城市的服務業。不僅硬件好，軟件也好。

同一套硬件，今天可以用來做一件事，明天可以用來做另一件事，類似于城市中整個社會的資源分配和調度利用的增加。由此可見，SoC在性能、成本、功耗、可靠性、生存周期和應用范圍等方面都具有明顯的優勢，是集成電路設計發展的必然趨勢。在性能和功耗敏感的終端芯片領域，SoC已經占據了主導地位，其應用范圍正在向更廣泛的領域擴展。在單芯片上實現完整的電子系統是未來集成電路產業的發展方向。

二技術發展

這已有40年的歷史。它一直按照摩爾定律向前發展，現已進入深亞微米階段。由于信息市場的需求和微電子自身的發展，以微細加工（集成電路的特征尺寸不斷縮小）為主要特征，發展多種工藝集成技術和面向應用的系統級芯片。作為產業進入超深亞微米甚至納米加工時代，一個復雜的電子系統，如手機芯片、數字電視芯片，以及DVD芯片，可以在一個單一的未來幾年內，數以億計的并且預計在一個芯片上實現數千萬個邏輯門。系統芯片設計技術始于20世紀90年代中期。隨著半導體工藝技術的發展，集成電路設計人員可以在單個硅片上集成越來越多的復雜功能。SoC正是在集成電路（IC）向集成系統（IS）的大方向下發展的。Motorola在1994年發布的FlexCore系統（用于制造基于68000和PowerPC的定制微處理器）和LSILogic在1995年為Sony設計的SoC可能是基于IP（intellectual property）內核的SoC設計的最早報道。由于SoC能夠充分利用現有的設計積累，顯著提高專用集成電路的設計能力，因此發展非常迅速，引起了工業界和學術界的廣泛關注。SOC是集成電路發展的必然趨勢，是技術發展的必然，是集成電路產業發展的未來。

Ⅲ存在的問題

當前芯片設計行業面臨著一系列的挑戰。片上系統已經成為集成電路設計界關注的焦點。SoC性能越來越強，越來越大。SoC芯片的規模一般比普通ASIC大得多。同時，由于深亞微米工藝帶來的設計困難，大大增加了SoC設計的復雜性。在SoC設計中，仿真和驗證是SoC設計過程中最復雜、最耗時的環節，約占整個芯片開發周期的50%至80%。采用先進的設計和仿真驗證方法已成為SoC設計成功的關鍵。SoC技術的發展趨勢是基于SoC開發平臺。基于平臺的設計是一種面向集成的設計方法，可以最大限度地實現系統復用。共享IP核開發和系統集成的成果，不斷重組價值鏈。延時和功耗的基礎上，轉向良率、可靠性、電磁干擾（EMI）的噪音、成本、易用性等。都使系統級集成能力的快速發展成為可能。所謂的SoC技術是一種高度集成的、基于固件的系統集成技術。采用SoC技術設計系統的核心思想是將整個應用電子系統集成到一個芯片上。采用SoC技術設計應用系統時，除了那些不能集成的外部電路或機械部分外，所有的系統電路都集成在一起。

Ⅳ片上系統芯片技術

1.核心技術

系統功能集成是SoC的核心技術

在傳統的應用電子系統設計中，需要根據設計所需的功能模塊對整個系統進行綜合，即根據設計所要求的功能，找到相應的集成電路，然后根據設計參數所要求的技術指標設計連接形式和所選電路。本設計的結果是基于功能集成電路的分布式應用電子系統結構。設計結果能否滿足設計要求，不僅取決于電路芯片的技術參數還取決于整個系統PCB版圖的電磁兼容特性。同時，對于需要數字化的系統，往往需要微控制器，因此還必須考慮分布式系統對電路固件特性的影響。顯然，傳統的應用電子系統的實現采用了分布式功能的集成技術。

對于SoC來說，應用電子系統的設計也是基于功能和參數的要求，但與傳統的方法有著本質的區別。SoC不是一種基于功能電路的分布式系統綜合技術。它是基于功能IP的系統固件和電路綜合技術。首先，功能的實現不再是針對功能電路的集成，而是針對系統整體固件實現的電路綜合，即利用IP技術進行整個系統的電路集成。其次，電路設計的最終結果與IP功能模塊和固件特性有關，而與電路的PCB劃分方式和布線技術基本無關。因此，大大提高了設計結果的電磁兼容特性。換句話說，設計的結果非常接近理想的設計目標。

SoC設計的關鍵技術主要包括總線架構技術、IP核可復用技術、軟硬件協同設計技術、SoC驗證技術、可測性設計技術、低功耗設計技術、超深亞微米電路實現技術等。

2.設計思路

固件集成是SoC的基本設計思想

在傳統的分布式集成設計技術中，系統的固件特性往往難以達到最優。究其原因，是利用了集成技術的分布函數?？偟膩碚f，為了滿足盡可能多的使用領域，功能集成電路必須考慮兩個設計目標：一是滿足多種應用領域的功能控制要求；二是考慮滿足更廣泛的應用功能和技術指標。因此，功能集成電路（即定制集成電路）必須在I/O和控制上增加若干電路，才能讓一般用戶獲得盡可能多的開發性能。然而，要實現定制電路設計的最佳應用電子系統，并不是一件容易的事。

對于SoC，從SoC的核心技術可以看出，利用SoC技術設計和應用電子系統的基本設計思想是實現全系統的固件集成。戶只需要根據自己的需要選擇和改進模塊和嵌入式結構的各個部分，就可以實現完全優化的固件功能，而不必花時間去熟悉定制電路的開發技術。固件基礎突然出現的優勢是，系統可以更接近理想系統，更容易達到設計要求。

3.基本結構

嵌入式系統是SoC的基本結構

采用片上系統（SoC）技術設計的應用電子系統中，可以非常方便地實現嵌入式結構。各種嵌入式結構的實現非常簡單，只要根據系統需要選擇相應的內核，再根據設計要求選擇匹配的IP模塊，就可以完成整個系統的硬件結構。別是當采用智能電路合成技術時，整個系統的固件特性可以得到更充分的實現，使得系統更接近理想的設計要求。必須指出的是，這種片上系統的嵌入式結構可以大大縮短應用系統的設計和開發周期。

4.設計基礎

IP是SoC設計的基礎

傳統的應用電子設計工程師面對的是各種定制集成電路，而采用SoC技術的電子系統設計工程師面對的是龐大的IP庫，所有的設計工作都是基于IP模塊進行的。SoC技術將一個應用型電子系統設計工程師轉變?yōu)槊嫦驊?yīng)用的電子設備設計工程師。由此可見，SoC是一種基于IP模塊的設計技術，IP是SoC應用的基礎。

5.設計過程

SoC技術的不同階段

在功能設計階段，設計者必須充分考慮系統的固件特性，并利用固件特性進行全面的功能設計。當功能設計完成后，就可以進入IP綜合階段。IP合成階段的任務使用功能強大的IP庫來實現系統的功能。IP組合完成后，首先進行功能仿真，檢查是否實現了系統的設計功能要求。功能仿真通過后，就可以進行電路仿真了。目的是檢查由IP模塊組成的電路能否實現設計功能，達到相應的設計技術指標。設計的最后階段是對制造出來的SoC產品進行相應的測試，以便調整各種技術參數，確定應用參數。
