什么是繼電器？

Ⅰ. 什么是繼電器？

繼電器的定義：

繼電器是一種自主電器，用于電力驅動系統中，用于控制、保護和信號轉換。適用于交、直流小容量控制電路的遠接和斷開?？刂评^電器的輸入量通常是電流或電壓等電氣量，但也可以是溫度、壓力或速度等非電氣量。的輸出量是由所產生的電信號接觸動作或輸出電路的參數改變。繼電器的屬性是，當輸入改變到一個特定的程序，輸出改變一步一步。在汽車控制電路中，繼電器是一種常見的元件。它利用電磁感應原理控制電路的通斷，讓小電流控制大電流，減少控制開關觸點上的電流負荷，并對其進行保護。開關上的連接沒有燒蝕。在汽車中，電磁繼電器是常用的。電源繼電器，起動繼電器，喇叭繼電器，霧燈繼電器，雨刷繼電器，和其他類型的繼電器都是常見的。

繼電器的結構

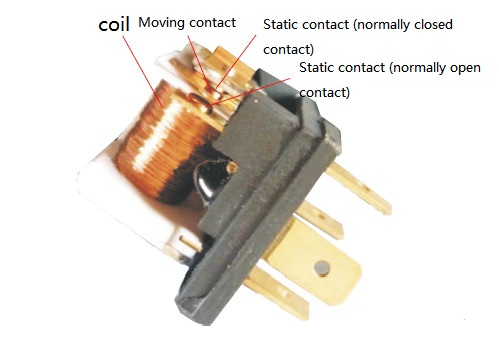

電磁繼電器由鐵芯、線圈、電樞、回位彈簧、觸點和其它部件組成。典型開路和常閉混合繼電器的內部結構如下圖所示。

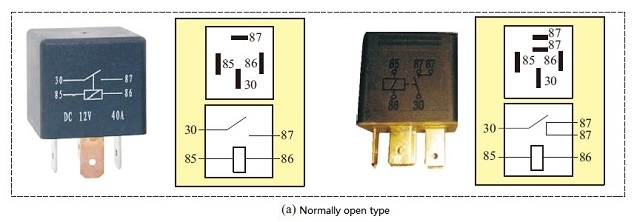

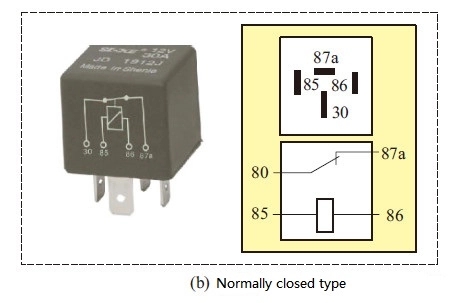

繼電器的分類

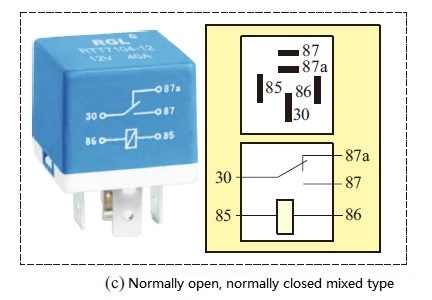

鐵芯、線圈、銜鐵、回位彈簧、觸點和其他部件組成電磁繼電器。典型開路和常閉混合繼電器的內部結構如下圖所示。

Ⅱ. 繼電器是如何工作的？

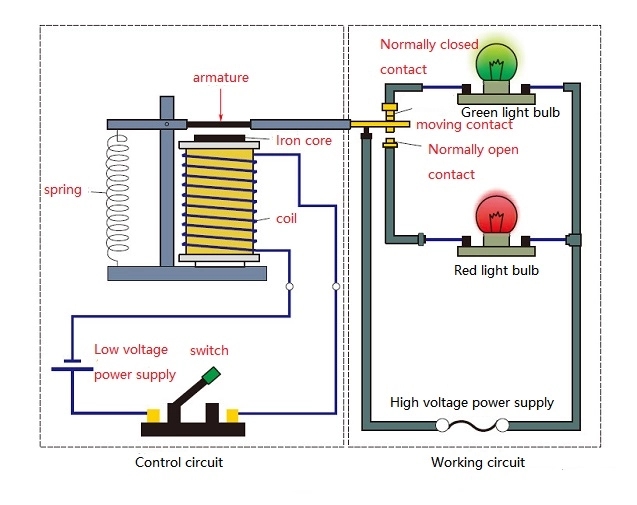

繼電器的工作原理如下圖所示。當開關閉合時，向線圈兩端提供電壓，電流流過線圈，產生電磁效應。電樞將克服復位彈簧的拉力，并吸引到鐵芯由于電磁力。因此，銜鐵的動觸點被吸引到靜觸點（通常是開路觸點），紅色燈泡點亮。當線圈斷電時，電磁吸引力消散，銜鐵在彈簧的反作用力下回到原來位置，吸引動觸頭和靜觸頭（通常為閉合觸頭）。然后綠色燈泡亮起。這拉入和釋放，以滿足電路的導通和關斷的目標。

“常開”和“常閉”的繼電器觸點可按下式識別：“常開觸點”是繼電器線圈未動時處于關斷狀態的靜態觸點；“常閉觸點”是繼電器線圈通電時處于開斷狀態的靜態觸點。這就是所謂的“典型的封閉式接觸”?？刂齐娐泛筒僮麟娐肥谴蠖鄶?shù)繼電器中的兩個電路。

三、繼電器技術參數

1. 額定工作電壓

它是繼電器正常工作時線圈所需要的電壓。繼電器的電壓可能是交流或直流，取決于型號。

2. 直流電阻

指繼電器中線圈的直流電阻，可用萬用表測量。

3. 拉入電流

繼電器可以為拉入動作提供的最小電流被稱為該值。在正常操作中，為了使繼電器正常工作，提供的電流必須略高于吸合電流。線圈的工作電壓不應大于額定工作電壓的1.5倍，否則會產生較大的電流而燒毀線圈。

4. 釋放電流

繼電器釋放動作時產生的最大電流稱為該值。當吸合狀態下的電流降低到指定的閾值時，繼電器將返回到無電源釋放狀態。此時的電流比吸合電流小得多。

5. 觸點開關電壓和電流

這是繼電器所能負載的最大電壓和電流。它規定了繼電器可以管理的電壓和電流的大??；在操作過程中不得超過這個值，否則，繼電器的觸點將被損壞。

Ⅳ. 如何測試?yán)^電器？

1. 測量接觸電阻

用萬用表的電阻剖面測量常閉觸點和動斷觸點的電阻。這應該是零（接觸電阻可以在100毫歐姆內更精確地測量）；常開觸點和動點都應該是開路的。一個點的阻力是無限的?；诖丝梢苑直娉瞿膫€(gè)是一般閉合觸點，哪個是常開觸點。

2. 測量線圈電阻

繼電器線圈的電阻值可以使用萬用表R10來確定線圈是否開路。

3. 測量吸合電壓和吸合電流

獲得一個可調和一個電流表，然后用一組電壓對繼電器進行編程，并用電流表監視電源回路。逐漸增加電源電壓。當聽到繼電器拾音時，記下拾音電壓和電流。您可以嘗試多次以確定準確性的平均值。

4. 測量釋放電壓和釋放電流

連接測試與上一個類似。當繼電器閉合時，電源電壓逐漸降低。寫下你再次聽到繼電器釋放聲音時的電壓和電流。你也可以嘗試幾次來獲得一個好的結果。電流釋放和電壓。在正常情況下，繼電器的釋放電壓通常為吸合電壓的10-50%。如果釋放電壓太低（小于吸合電壓的1/10），它就不能正常使用，從而使電路的穩定性處于危險之中。這份工作沒有安全感。

Ⅴ. 繼電器的電氣符號和觸點形式

在電路中，繼電器線圈用矩形方框符號表示。如果繼電器有兩個線圈，畫兩個平行的矩形框。同時在長框內或旁邊標記繼電器的文本符號“J”。繼電器的觸點可以用兩種方式之一表示：直接在長框的一側，這更直觀；或間接在長框的一側，這不太直觀。另一種選擇是根據電路連接要求將每個觸點分離成各自的控制電路。同一繼電器的觸點和線圈通常用相同的文字符號標記，觸點組也有編號。來證明這一區別。

繼電器觸點有三種基本形式：

1. 當動圈（H型）不通電時，兩個觸點斷開，通電時，兩個觸點閉合。連字的拼音前綴“H”表示它。

2. 當可動斷路器（D型）線圈不通電時，兩個觸點閉合，通電后兩個觸點斷開。用連字符拼音前綴“D”表示。

3. 轉換類型（Z型）這是聯絡小組的一種形式。這種類型的觸點組總共有三個觸點：中間的動觸點、上下的靜觸點和中間的動觸點。動觸頭和其中一個靜觸頭是分開的，當線圈不通電時，另一個是閉合的。在線圈通電之后，可動觸點移動以將原來的打開狀態轉換為閉合狀態，并將原來的閉合狀態轉換為打開狀態，從而產生轉換狀態。目的。轉換觸點是觸點組得一種類型。“?！弊种械钠匆羟熬Y“z”就表明了這一點。
