Ⅰ. 什么是安全繼電器？

1. 定義

所謂“安全繼電器”是由眾多的繼電器和電路組合而成的，它們的異常缺陷相互補充，以創造出準確的、低故障的繼電器完整性能，其誤差和故障值越低，安全系數越高。隨著高度的增加，“安全繼電器”變成了“無故障繼電器”，而不是發生故障時的常規動作。它有一個接觸結構，是強制導向，確保安全的事件接觸融合。它與標準繼電器有很大的不同。圖1說明了這一點。

在安全電路中，安全繼電器是必不可少的控制元件。它接受安全輸入，并根據內部電路的判斷，確定性地向設備的控制電路輸出開關信號。簡單地說，安全繼電器都是雙通道信號類型。只有當兩個通道的信號都正常時，安全繼電器才能正常工作；在工作過程中，如果任何一個通道的信號斷開，安全繼電器將停止輸出。各通道信號均正常，復位后能正常工作。

2. 要求

(1). 緊急停止解除后，機器不能突然恢復。

(2). 在機器的安全電路發生故障的情況下，機器的電源可以關閉。

(3). 如果安全電路出現故障，機器將無法重新啟動。

二元化本身是不夠的。

復是必需的，但也必須滿足一定的條件，如雙工電路的相互檢查，確認所有安全電路都已切斷一次，以及操作人員在必要時啟動操作的能力。此外，當輸入開關接線短路或電線護套損壞且可以想到接地時，防止機器意外起動是很重要的。

實際上是將安全繼電器與其他元件集成在一起，以簡化安全電路的設計，而基本急停電路與安全電路構成的電路模塊稱為安全繼電器模塊。

3. 使用

它被用來構成一個帶有輸入的安全電路，以確保機器的安全，然后它被用來控制接觸器的輸入等。



Ⅱ. 安全繼電器是如何工作的？

1. 電磁

鐵芯、線圈、電樞、接觸簧片和其他元件組成電磁繼電器。只要在線圈兩端加上一定的電壓，就會有特定的電流流過線圈，從而產生電磁現象。電樞將克服返回彈簧的拉力和吸引到核心，從而驅動電樞，由于電磁力。動觸點（通常為開路觸點）與靜觸點（通常為閉合觸點）結合在一起。當線圈斷電時，電磁吸引力將消失，銜鐵在彈簧的反作用力下回到原來的位置，釋放動觸頭和原來的靜觸頭。這拉入和釋放，以滿足電路的導通和關斷的目標?！俺ｉ_”和“常閉”的繼電器觸點可按下式識別：“常開觸點”是繼電器線圈未動時處于關斷狀態的靜態觸點；“常閉觸點”是繼電器線圈通電時處于開斷狀態的靜態觸點。這就是所謂的"典型的封閉接觸"

2. 熱干燥

干簧熱敏干簧繼電器是一種利用熱磁性材料檢測和控制溫度的新型熱敏開關。該裝置由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料基板和各種其它部件組成。由恒定磁環產生的磁力驅動熱簧繼電器的開關動作，而不是線圈激勵。溫敏磁環的控溫性能決定了恒磁環能否給干簧管施加磁力。

3. 固態

固態繼電器有四個端子，其中兩個作為輸入端子，另外兩個作為輸出端子。為了在輸入和輸出之間提供電隔離，在中間使用隔離裝置。

Ⅲ.安全繼電器接線圖

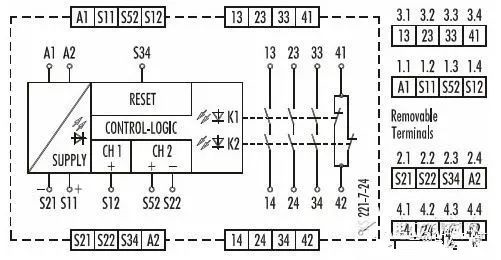

安全繼電器的內部電路如下：

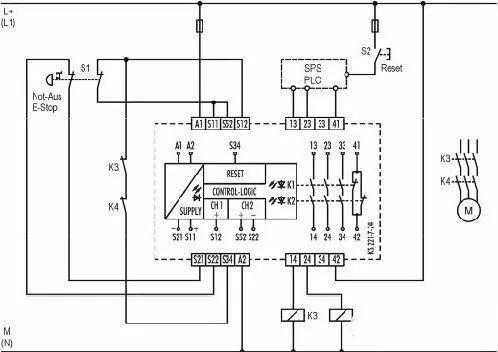

以下是安全繼電器兩種應用的接線示意圖：

Ⅳ. 安全繼電器的使用方法？

這類繼電器在我們?nèi)粘９ぷ髦械碾姎庠O備控制系統中廣泛存在，特別是從其他國家進口的設備。在故障排除或未確認故障之前，設備不能正常運行，尤其是設備突然發生故障時更是如此。這是為了避免當設備出現故障時，設備的突然活動會危及人身或設備。

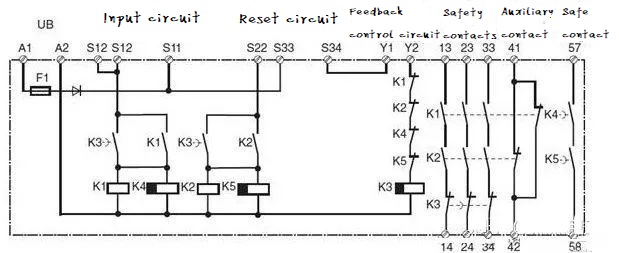

例如，考慮PNOZ V安全繼電器。設備的內部控制電路如下圖所示：

以下是安全繼電器的主要特點：

電源的最佳連接方式是什么？圖中A1和A2為電源端子，A1與24V+相連，A2與0V相連。

在正常工作期間，S11和S12以及S11和S22之間的必要切換條件必須連接在控制輸入電路中。通常是一個觸點或按鈕觸點。

在復位電路的S33和S34之間必須連接匹配的復位條件。Y1和Y2之間的條件也是復位電路的一部分，這兩個條件必須同時建立。

那么它們是如何工作的呢

A. 如果需要閉合安全繼電器（即K1、K2、K4和K5），則確保輸入電路通電是沒有意義的（即端子S12和S22通電）。它還必須符合標準的K3關閉，除了S12和S22與電力。

b.如果滿足K3閉合（即，端子Y2通電），則K1、K2、K4和K5都去激活，并且復位電路通電。也就是說，S33到S34都是同時接通的，Y1和Y2也是如此。

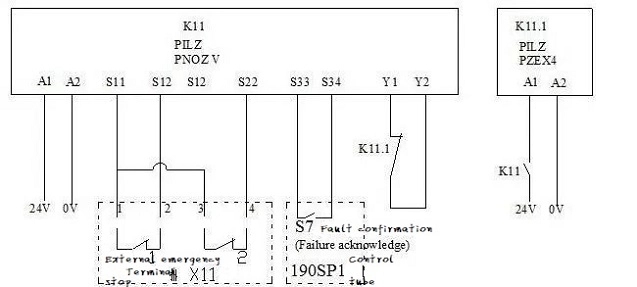

2. 例子：控制回路如某臺設備的控制電路圖所示如下：

將上下圖連接如下：輸入電路已經通電，如果外部急停按鈕被按下，K11失去電源，即使外部急停開關復位，但是必須按下控制箱190SP1上的故障確認按鈕。然后K11上的內部繼電器將被激活。

總之，PNOZ安全繼電器能夠滿足要求。為保障人身和其他安全，當緊急停止釋放時，機器不能突然恢復（必須點擊故障確認，即故障復位后才能重新上電）。
