一什么是接近傳感器？
接近傳感器是指設計用于在不接觸檢測對象的情況下進行檢測并取代接觸檢測方法（如限位開關）的傳感器的總稱。它能夠?qū)⒂^(guān)察到的物體的運動和存在信息轉換為電脈沖。

使用通過電磁感應在待檢測的金屬物體中產生的渦電流的方法、捕捉由于待檢測的物體的接近而引起的電信號容量變化的方法以及使用尖銳的石頭和導向開關的方法是轉換為電信號的檢測方法的示例。它包括感應、靜電電容、超聲波、光電和磁性等類型。

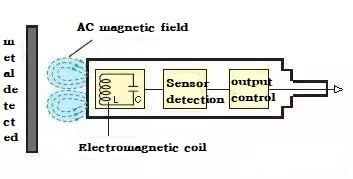

圖1
振動器產生一個交變磁場，由接近傳感器使用。當金屬靶接近磁場并接近測量距離時，會在金屬靶中形成渦流，導致振動衰減，接近傳感器的振動器停止振動。接近傳感器振動器的振動和停止振動的變化由后放大器電路處理并轉換為開關信號，開關信號觸發驅動控制裝置，實現接近傳感器非接觸檢測的目標。接近傳感器的工作方式如下。

二接近傳感器的優點是什么？
① 要檢測的東西不會被磨損或損壞，因?yàn)樗梢栽诓唤佑|的情況下被檢測到。
② 由于使用非接觸式輸出方法，延長壽命（磁性除外）使用半導體輸出，這對觸點的壽命沒有影響。
③ 與光學檢測方法不同，它適合在水和油等條件下使用，并且不受檢測項目的污漬、油和水的影響。此外，還包括具有聚四氟乙烯外殼和高耐化學性的商品。
④ 與接觸式開關相比，可以實現高速響應。
⑤ 它可以承受各種溫度。
⑥ 被檢測物體的顏色沒有影響：因?yàn)楸粰z測物體物理質量的變化被檢測到，所以表面的顏色幾乎沒有影響。
⑦ 它將受到周?chē)鷾囟?、周?chē)矬w和相同類型的傳感器的影響，如感應和靜電電容傳感器，并且傳感器將相互影響，這與接觸型不同。因此，在設置傳感器時必須解決相互干擾問題。此外，感應型必須考慮周?chē)饘俚挠绊?，而靜電電容型則必須考慮周?chē)矬w的影響。
當金屬探測器靠近傳感器的感應區域時，開關可以在沒有觸摸、壓力或火花的情況下工作，并快速發出電信號，準確反映移動機構的位置和行程。即使用于一般行程控制，其定位精度、工作頻率、使用壽命、易于安裝和調整，以及適應惡劣條件的能力使其無與倫比。

三接近傳感器的分類
根據工作原理：
例如，高頻振蕩型、電容型、感應橋型、永磁體型和霍爾效應型都是接近傳感器的類型。
根據操作原理：
利用電磁感應的高頻振蕩，利用磁體的磁型，以及利用電容變化的電容型。
根據檢測方法：
通用型：主要檢測黑色金屬（鐵）
所有金屬類型：檢測相同檢測距離內的任何金屬。
有色金屬類型：主要檢測鋁等有色金屬
根據結構類型：
1.雙線接近傳感器安裝和連接簡單；它被廣泛使用，但存在高殘留電壓和高漏電流的問題。
2.直流三線式：直流三線接近傳感器有兩種輸出類型：NPN和PNP。20世紀70年代，大多數日本產品都是NPN產量，西歐國家同時擁有NPN和PNP產量。PNP輸出接近傳感器通常用作PLC或計算機中的控制指令，而NPN輸出接近傳感器一般用于驅動DC繼電器。在實際應用中，應根據控制電路的特性來選擇輸出形式。

四不同類型的接近傳感器是如何工作的？
電容接近傳感器的工作原理：電容接近傳感器由高頻振蕩器和放大器組成。當物體接近傳感器的檢測表面時，環路的電容會發生變化，導致高頻振蕩器振動。放大器將振蕩和停止?fàn)顟B(tài)轉換為電信號，然后將電信號轉換為二進制開關信號。

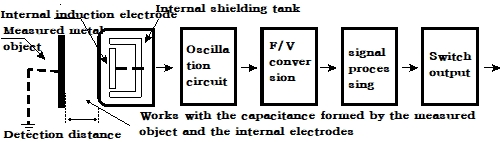

圖2電容式接近開關工作原理圖
感應式接近傳感器的工作原理如下：高頻振蕩、檢測、放大、觸發和輸出電路組成感應式接近感測器。在傳感器的檢測表面上，振蕩器產生一個交變電磁場。當金屬物體靠近傳感器的傳感表面時，金屬中形成的渦電流吸收振蕩器的能量，削弱振蕩并停止振動。振蕩器的振蕩和停止兩種狀態被轉換為電信號，然后被整形并放大為二進制開關信號，然后在功率放大后輸出。

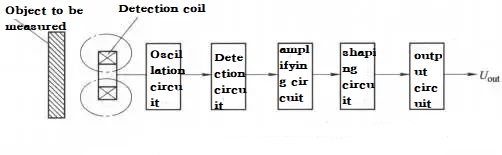

圖3
高頻振蕩接近傳感器的工作原理是由LC高頻振蕩器和放大處理器電路組成。當金屬物體靠近振蕩感應頭時，會產生渦流，從而降低接近傳感器的振蕩能力，并改變內部電路參數。這可以檢測是否有金屬物體靠近，并調節開關是打開還是關閉。
所有金屬型傳感器的工作原理相同：所有金屬傳感器本質上都是高頻振蕩傳感器。它有一個振蕩電路，就像標準類型一樣，其中由目標中流動的感應電流引起的能量損失影響振蕩頻率。振蕩頻率隨著目標接近傳感器而增加，而與目標金屬類型無關。
有色金屬傳感器的工作原理是它是一種高頻振蕩類型。它具有振蕩電路，其中由通過目標的感應電流引起的能量損失影響振蕩頻率的變化。當諸如鋁或銅的非鐵金屬物體接近傳感器時，振蕩頻率增加；當鐵等含鐵金屬物體接近傳感器時，振蕩頻率降低。如果振蕩頻率超過參考頻率，傳感器會產生一個信號。

振蕩電路中的線圈L產生高頻磁場，這就是通用接近傳感器的工作原理。由于電磁感應，當物體接近磁場時，在物體中產生感應電流（渦電流）。感應電流隨著目標接近傳感器而增加，從而增加了振蕩電路上的負載。然后振蕩逐漸消失，直到它們停止。傳感器的振幅檢測電路檢測振蕩狀態的變化并輸出檢測信號。

五如何選擇和檢測接近傳感器？

選擇接近傳感器：
對于各種材料和檢測距離的探測器，應選擇不同類型的接近傳感器，以在系統中獲得高性?xún)r(jià)比。因此，在選擇時應遵循以下原則：

1.當檢測體由金屬制成時，應使用高頻振蕩型接近傳感器，因?yàn)樗鼘?duì)鐵鎳和A3鋼的檢測最敏感。鋁、黃銅和不銹鋼探測器主體的探測靈敏度較低。

圖4
2.當檢測體由非金屬材料制成時，如木材、紙張、塑料、玻璃或水，應使用電容式接近傳感器。

3.應使用光電接近傳感器或超聲波接近傳感器從遠處檢測和控制金屬體和非金屬。

4.當探測器主體是金屬但靈敏度要求不高時，可以使用低成本的磁性接近傳感器或霍爾型接近傳感器。

接近傳感器選擇要素：
① 檢測類型：內置放大器、獨立放大器；
② 形狀：圓形、方形、凹槽型；
③ 檢測距離：?jiǎn)挝唬簃m；
④ 檢測對象：鐵、鋼、銅、鋁、塑料、水、紙張等。；
⑤ 工作電源：直流、交流、交流、直流通用；
⑥ 輸出形式：常開（NO）、常閉（NC）；
⑦ 輸出方式：兩線制、三線制（NPN、PNP）；
⑧ 屏蔽的和非屏蔽的；
⑨ 引出式、連接器式、連接器繼電器式；
⑩ 響應頻率：一秒鐘內可以檢測到多個物體

接近傳感器檢測：
釋放距離的確定：當動作片從正面離開接近傳感器的感應表面，開關從一個動作變?yōu)榱硪粋€(gè)釋放時，測量動作片離開感應表面的最大距離。
磁滯H的確定：最大作用距離和釋放距離之間差值的絕對值。
動作頻率測量：用調速電機驅動膠木圓盤，在圓盤上放置若干鋼板，將開關檢測面與動作片之間的距離調整到開關動作距離的80%左右，轉動圓盤，依次進行動作。芯片靠近接近傳感器，圓盤主軸上有測速裝置，開關的輸出信號形成并連接到數字頻率計。此時啟動電機，并逐漸提高轉速。如果速度和動作片的乘積等于頻率計數，那么頻率計可以直接讀取開關的工作頻率。

通過將動作片安裝在測量工具上，并從開關感應表面的前部接近開關動作區域，超過開關動作距離的120%，同時保持0.1mm/s的移動速度，重復精度測量。開關激活后，讀取測量工具上的讀數，然后離開動作區域關閉開關。重復此程序10次，然后計算10次測量值的最高值和最小值與10次平均值之間的差值；差異越大，重復性誤差就越大。


六接近傳感器常見故障排除
① 穩定電源分別為接近傳感器供電；
② 響應頻率在額定范圍內；
③ 物體檢測過程中存在抖動，導致超出檢測區域；
④ 多個探頭安裝緊密，相互干擾；
⑤ 在傳感器探針周?chē)臋z測區域中存在其他被測物體；
⑥ 接近傳感器周?chē)懈吖β试O(shè)備，并且存在電氣干擾。

機床、冶金、化工、紡織和印刷行業都采用了接近傳感器。它可以用作自動控制系統中的限位、計數、定位控制和自動保護環節。接近傳感器的使用壽命長、操作可靠、重復定位精度高、無機械磨損、無火花、無噪音、抗振能力強。接近傳感器的應用范圍一直在擴大，研究和創新的速度也在加快。
